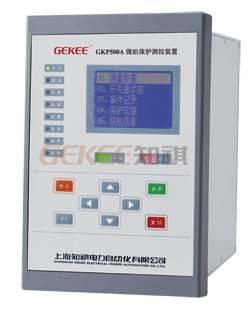

GKP500A系列微机保护装置是以电流电压保护为基本配置的数字式保护单元，具有很高的性价比，适用于35kV及以下电压等级的小电流接地系统，作为各类电气设备和线路的主保护或后备保护。

适用范围

> 进线保护
> 出线保护
> 母联保护
> 变压器保护
> 电容器保护
> 异步高压电动机保护
> 进线备自投保护
> 母联备自投保护

主要特点

> GKP500A系列微机保护装置采用了高性能数字信号处理器，具有极强的数据处理、逻辑运算和信息存储能力，具有先进内核结构、高速运算能力和实时信号处理等优良特性，各种继电保护算法可以轻松完成。
> 全封闭金属机箱，具有很强的抗静电、抗电磁干扰、抗机械振动能力，适合于分布式就地安装在开关柜上或集中组屏；装置设计新颖，结构合理，便于安装、配线和调试。
> 表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）均采用国内外知名企业的成熟产品，保证装置平均无故障时间大于100,000小时。
> 完善的自检能力，发现装置异常能自动告警；具有自保护能力，能有效防止接线错误和非正常运行引起的装置永久性损坏。
> 蓝色图形液晶显示（128×64)，菜单化设计，全中文显示。可显示内容包括测量数据、开关量状态、事件记录、保护定值和系统参数等。
> 国际通用输入电源模块，兼容85-264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。

保护功能配置表

保护功能	GKP500A
电流速断	√
限时速断	√
定时限过流	√
反时限过流	√
后加速	√
过负荷	√
零序电流	√
负序电流	√
过电压	√
低电压	√
失压	√
负序电压	√
零序电压	√
高温告警	√
超温跳闸	√
轻瓦斯告警	√
重瓦斯跳闸	√
CT断线告警	√
PT断线告警	√
合闸回路断线告警	√
跳闸回路断线告警	√

技术参数表

工作环境		继电器输出回路
正常温度	-10～55⁰C	分析电压	250VAC 220VDC
极限温度	-30～70⁰C	分析功率	1250VA交流或120W直流(电阻性负载)
储存温度	-40～85⁰C	分析功率	500VA交流或75W直流(电感性负载)
相对湿度	≤95%	工作电流	5A 连续工作
大气压力	800～110kPa	隔离耐压	4kV
工作电源		触电材料	银上镶金
电压范围	85～264V(AC或DC)	电气寿命	2,000,000次
频率范围	40Hz～70Hz	机械寿命	20,000,000次
正常功耗	10W	高压试验
最大功耗	20W	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
电源跌落	200ms	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
输入保险	4A	工频耐压	各电气回路之间2.5kV/50Hz,1min
隔离耐压	3kV	工频耐压	各电气回路之间2.5kV/50Hz,1min
交流电流回路		冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
额定电流	5A	冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
功率消耗	< 0.5VA	高频耐压	各电气回路之间2.5kV/2s
过载能力	2倍额定电流，连续工作	高频耐压	各电气回路之间2.5kV/2s
	10倍额定电流，允许10s	电气干扰试验
	40倍额定电流，允许1s	高频干扰	电源回路(共模)2.5kV/100kHz,1MHz
隔离耐压	4kV		电源回路(差模)1.0kV/100kHz,1MHz
交流电压回路			交流电流回路(共模)2.5kV/100kHz,1MHz
额定电压	100V		交流电流回路(差模)1.0kV/100kHz,1MHz
功率消耗	< 0.5VA	快速瞬变	电源回路±2.0kV/5kHz
过载能力	2倍额定电压,连续工作	快速瞬变	交流电流回路±4.0kV/5kHz,1min
隔离耐压	4kV	静电放电	空气放电8.0kV
控制电源回路		静电放电	接触放电6.0kV
额定电压	220V(AC或DC)	高频电磁场	严酷等级Ⅲ级 10kV
功率消耗	< 4mA	振动试验
过载能力	60%～120%额定电压,连续工作	振动试验	符合GB7261-87-16，严酷等级Ⅰ级
隔离耐压	4kV	冲击试验	符合GB7261-87-17，严酷等级Ⅰ级
开关量输入回路		碰撞试验	符合GB7261-87-18，严酷等级Ⅰ级
额定电压	AC/DC220V(由装置外部电源提供)
分辨率	< 1ms
隔离耐压	4kV

说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的，则必须在产品订货时给以详细说明。
