主要特点

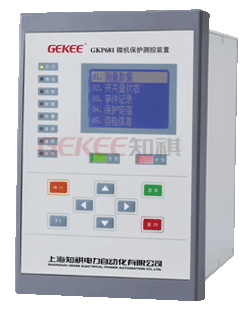

GKP681电压互感器保护测控装置（以下简称GKP681)是集保护、测量、监视、人机接口、通信等多种功能于一体，专用于电压互感器的保护及测控，一台装置就能完成单母线分段接线的两台电压互感器的保护及测控。

适用范围

>电压互感器保护及测控
>电压互感器并列切换保护

主要功能

保护功能
> 保护库配置有几种常用保护，满足用户对不同电气设备或线路的保护要求。
> 用户可根据实际运行需要选配相应的保护，真正实现为用户“量身定做”。
> 各保护功能相对独立，保护定值、时限、闭锁条件和投退可独立整定和配置。
> 保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。

控制功能
> GKP681提供了 6个信号输出继电器（KH1～KH6），用于控制信号输出。

通信功能
> 支持标准MODBUS规约。
> 可选RS485、RS422、RS232等计算机异步通信方式，以便与同其它自动化系统接口。
> 支持多种物理传输媒介，包括双绞线、同轴电缆、光纤、无线等，可构成各种连接方式和地理跨度的网络系统。
> 将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、系统参数、事件记录等。
> 能接收上一级SCADA系统下发的各种遥控、遥调和保护。定值整定、保护投退、系统参数修改等命令，实现变电站无人值守方案。

测量功能
> 测量内容包括：
a) 1#PT电压(Ua、Ub、Uc、Uab、Ubc、Uca)，测量精度0.2级；
b) 2#PT电压(Ua、Ub、Uc、Uab、Ubc、Uca)，测量精度0.2级；
c) 与保护相关各种数据(1#3I0、1#3U0、2#3I0、2#3U0)。
> 电压回路支持三相完全星形(Y/Y)和两相不完全三角形(V/V)接线方式。
> 各测量值的精度校正通过软件实现，无需更改硬件。

保护功能配置表

保护功能	GKP681
过电压保护	√
低电压保护	√
负序电压保护	√
零序电压保护	√
PT自动并列保护	√
非电量保护	√
自定义保护	√

技术参数表

工作环境		继电器输出回路
正常温度	-40～55⁰C	分析电压	250VAC 220VDC
极限温度	-30～70⁰C	分析功率	1250VA交流或120W直流(电阻性负载)
储存温度	-10～55⁰C	分析功率	500VA交流或75W直流(电感性负载)
相对湿度	≤95%	工作电流	5A 连续工作
大气压力	800～110kPa	触电材料	银上镶金
工作电源		电气寿命	2,000,000次
电压范围	交流或直流85～264V	机械寿命	20,000,000次
频率范围	40Hz～60Hz	隔离耐压	4kV
正常功耗	10W	直流信号输入回路
最大功耗	20W	输入范围	4～20mA或0～5V
电源跌落	200ms	测量精度	0.5%
输入保险	4A	功率消耗	<0.1W
隔离耐压	3kV	隔离耐压	4kV
交流电流回路		高压试验
额定电流	5A	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
功率消耗	< 0.5VA	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
过载能力	2倍额定电流，连续工作	工频耐压	各电气回路之间2.5kV/50Hz,1min
	10倍额定电流，允许10s	工频耐压	各电气回路之间2.5kV/50Hz,1min
	40倍额定电流，允许1s	冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
隔离耐压	4kV	冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
交流电压回路		高频耐压	各电气回路之间2.5kV/2s
额定电压	100V	高频耐压	各电气回路之间2.5kV/2s
功率消耗	< 0.5VA	电气干扰试验
过载能力	2倍额定电压,连续工作	高频干扰	电源回路(共模)2.5kV/100kHz,1MHz
隔离耐压	4kV		电源回路(差模)1.0kV/100kHz,1MHz
控制电源回路			交流电流回路(共模)2.5kV/100kHz,1MHz
额定电压	220V(AC或DC)		交流电流回路(差模)1.0kV/100kHz,1MHz
功率消耗	< 4mA	快速瞬变	电源回路±2.0kV/5kHz,1min
过载能力	60%～120%额定电压,连续工作	快速瞬变	交流电流回路±4.0kV/5kHz,1min
隔离耐压	4kV	静电放电	空气放电8.0kV
开关量输入回路		静电放电	接触放电6.0kV
额定电压	直流30V(由装置内部电源提供)	高频电磁场	严酷等级Ⅲ级 10V/m
分辨率	< 1ms	振动试验
隔离耐压	3kV	振动试验	符合GB7261-87-16，严酷等级Ⅰ级
		冲击试验	符合GB7261-87-17，严酷等级Ⅰ级
		碰撞试验	符合GB7261-87-18，严酷等级Ⅰ级

说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的，则必须在产品订货时给以详细说明。
