| 主要特点 |

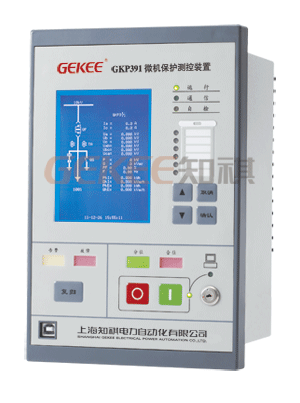

| GKP391完善了复合电压过流保护(四段四时限,带方向闭锁、低压闭锁和负序闭锁)，并具有与变压器运行相关的各种自动化控制功能，如：过流启动风冷、过载闭锁调压等，专用于大型变压器后备保护。 |
| |
| 适用范围 |
| > 变压器后备保护及测控 |
|
| |
| 主要功能 |
保护功能
> 保护库配置有几种常用保护，满足用户对不同电气设备或线路的保护要求，用户可根据实际运行需要选配相应的保护，真正实现为用户“量身定做”，各型号产品的保护功能见《保护功能配置表》。
> 提供8个自定义保护功能，可由用户自己定义保护逻辑，实现特殊的保护功能，最大限度的满足用户要求。
> 结合梯形图可编程功能，可实现保护动态投退和出口重定向，提高保护应用灵活性。
> 各保护功能相对独立，保护定值、时限、闭锁条件和投退可独立整定和配置。
> 保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。
> 保护动作自动触发事件记录和故障录波，掉电不丢失，为故障分析提供依据。 |
| |
监视功能
> 支持14路外部无源接点信号输入，支持直接跳闸或告警。采用硬件电路滤波和软件变位确认时间窗技术，消除开关接点抖动和电磁干扰等引起的误发信号，保证遥信正确率达100％。
> 监测内容包括： 断路器位置、CT/PT断线告警、控制电源失电告警、合闸回路断线告警、跳闸回路断线告警等。
> 具有完善的自检功能，发现装置工作异常将自动发出告警信号。 |
| |
通信功能
> 采用CAN现场总线，保证信息传输的实时性和可靠性，最高速率达1Mbps，最长距离达10km。
> 支持标准MODBUS规约。
> 支持多种物理传输媒介，包括双绞线、同轴电缆、光纤、无线等，可构成各种连接方式和地理跨度的网络系统。
> 将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、事件记录系统参数等。
> 能接收上一级SCADA系统下发的各种遥控、遥调和保护定值整定、保护投退、系统参数修改等命令，实现变电站无人值守方案。 |
| |
测量功能
> 测量的电气参数包括：
a) 电流(Ia、Ib、Ic)，测量精度0.2级；
b) 电压(Ua、Ub、Uc、Uab、Ubc、Uca)，测量精度0.2级；
c) 频率(F），测量精度0.02Hz；
d) 功率(P、Q、PF)，测量精度0.5级；
e) 有功电度(Ph)、无功电度（Qh)，测量精度0.5级；
f) 脉冲电度（PE）；
g) 与保护相关各种数据(如3I0、3U0、3I2、3U2、Ux、Fx等)。
> 电流回路支持两相两元件、两相三元件和三相三元件的接线方式。
> 电压回路支持三相完全星形(Y/Y)和两相不完全三角形(V/V)接线方式。
> 根据CT、PT变比和接线方式，自动进行工程量转换，并显示一次侧值和二次侧值。
> 各测量值的精度校正通过软件实现，无需更改硬件。 |
| |
人机接口功能
> 超大屏幕图形液晶（320*240分辨率），菜单化设计，支持中文与英文两种显示模式。
> 可显示主接线图、测量数据、开关量状态、实时波形、事件记录、保护定值、梯形图程序和系统参数等信息。
> 9个高亮度指示灯，分别表示运行、通信、自检、合位、 跳位、遥控、本地、故障、告警。
> 6个可自定义的指示灯可由用户自定义显示信息，如保护投退和动作指示、变压器温度和瓦斯信号等。
> 遥控/本地切换锁，实现遥控/本地操作切换功能。
> 分/合闸按键，用于本地操作断路器。
> RS232调试端口，可与便携式电脑连接，对装置进行高级设置。
> 为配合电气运行和管理需要，装置支持三个权限等级的工作模式：
a) 普通操作员：只能查看各种运行信息和系统参数；
b) 高级管理员：可进行保护定值、时限整定、保护投退和系统参数修改；
c) 系统维护员：可进行接线图设计、梯形图编程等高级设置。 |
| |
控制功能
> 梯形图可编程逻辑(PLC)控制技术。通过梯形图编程对装置的开入量、继电器和内部各种运行信息直接进行访问和操作，真正实现“智能化”控制。轻松实现各种复杂的自动化控制，包括功率因数自动补偿、变压器分接头自动调节、控制联锁/联动、保护动态闭锁、防越级跳闸、断路器失灵保护等。配置断路器操作接口，与断路器连接更加协调，包括：
> 断路器遥控/本地操作及闭锁控制
> 断路器外部联动控制
> 断路器合闸闭锁控制
> 断路器防跳闭锁控制
> 断路器拒动信号输出
> 断路器分/合线圈保护 |
| |
| 保护功能配置表 |
| 保护功能 | GKP391 | | 过负荷保护 | √ | | 零序电压保护 | √ | | 复合电压过流(四段四时限) | √注1 | | 过载闭锁调压保护 | √ | | 过流启动风冷保护 | √ | | 非电量保护 | √ | | 自定义保护 | √ |
|
| 注1：作为主变后备保护，可选择复合高压侧或低压侧电压 |
| |
| 技术参数表 |
| 工作环境 | 继电器输出回路 | | 正常温度 | -10～550C | 分析电压 | 250VAC 220VDC | | 极限温度 | -30～700C | 分析功率 | 1250VA交流或120W直流(电阻性负载) | | 储存温度 | -40～850C | 500VA交流或75W直流(电感性负载) | | 相对湿度 | ≤95% | 工作电流 | 5A 连续工作 | | 大气压力 | 800～110kPa | 隔离耐压 | 4kV | | 工作电源 | 触电材料 | 银上镶金 | | 电压范围 | 85～264V(AC或DC) | 电气寿命 | 2,000,000次 | | 频率范围 | 40Hz～70Hz | 机械寿命 | 20,000,000次 | | 正常功耗 | 10W | 高压试验 | | 最大功耗 | 20W | 绝缘电阻 | 各电气回路之间>500MΩ(500V兆欧表) | | 电源跌落 | 200ms | 各电气回路之间>500MΩ(500V兆欧表) | | 输入保险 | 4A | 工频耐压 | 各电气回路之间2.5kV/50Hz,1min | | 隔离耐压 | 3kV | 各电气回路之间2.5kV/50Hz,1min | | 交流电流回路 | 冲击电压 | 各电气回路之间±5.0kV/0.5J,1.2/50υs | | 额定电流 | 5A | 各电气回路之间±5.0kV/0.5J,1.2/50υs | | 功率消耗 | < 0.5VA | 高频耐压 | 各电气回路之间2.5kV/2s | | 过载能力 | 2倍额定电流，连续工作 | 各电气回路之间2.5kV/2s | | 10倍额定电流，允许10s | 各电气回路之间2.5kV/2s | | 40倍额定电流，允许1s | 电器干扰试验 | | 隔离耐压 | 4kV | 高频干扰 | 电源回路(共模)2.5kV/100kHz,1MHz | | 交流电压回路 | 电源回路(差模)1.0kV/100kHz,1MHz | | 额定电压 | 100V | 交流电流回路(共模)2.5kV/100kHz,1MHz | | 功率消耗 | < 0.5VA | 交流电流回路(差模)2.5kV/100kHz,1MHz | | 过载能力 | 2倍额定电压,连续工作 | 快速瞬变 | 电源回路±2.0kV/5kHz | | 隔离耐压 | 4kV | 交流电流回路±4.0kV/5kHz,1min | | 控制电压回路 | 静电放电 | 空气放电8.0kV | | 额定电压 | 220V(AC或DC) | 接触放电6.0kV | | 功率消耗 | < 4mA | 高频电磁场 | 严酷等级Ⅲ级 10kV | | 过载能力 | 60%～120%额定电压,连续工作 | 振动试验 | | 隔离耐压 | 4kV | 振动试验 | 符合GB7261-87-16，严酷等级Ⅰ级 | | 开关量输入回路 | 冲击试验 | 符合GB7261-87-17，严酷等级Ⅰ级 | | 额定电压 | 48VDC(由装置内部电源提供) | 碰撞试验 | 符合GB7261-87-18，严酷等级Ⅰ级 | | 分辨率 | < 1ms | | | | 隔离耐压 | 4kV | | |
|
| 说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的，则必须在产品订货时给以详细说明。 |
| |
