主要特点

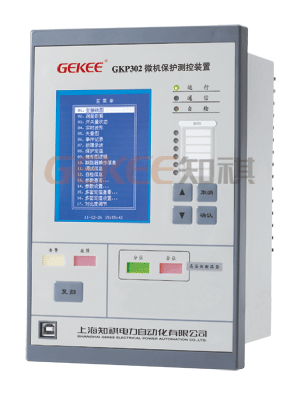

GKP302电机差动保护装置是专门针对3～10kV电压等级有差动保护要求的大功率电动机而设计的差动保护装置，主要实现电动机差动速断和比率差动保护,配合后备保护装置(GKP301)，为大功率电动机提供完整的和高可靠性的保护。

适用范围

2000kW以上大功率异步电动机差动保护

主要功能

保护功能
> 保护库配置有几种常用保护，满足用户对不同电气设备或线路的保护要求，用户可根据实际运行需要选配相应的保护，真正实现为用户“量身定做”，各型号产品的保护功能见《保护功能配置表》。
> 提供8个自定义保护功能，可由用户自己定义保护逻辑，实现特殊的保护功能，最大限度的满足用户要求。
> 结合梯形图可编程功能，可实现保护动态投退和出口重定向，提高保护应用灵活性。
> 各保护功能相对独立，保护定值、时限、闭锁条件和投退可独立整定和配置。
> 保护功能的实现不依赖于通信网络，满足电力系统对保护的可靠性要求。
> 保护动作自动触发事件记录和故障录波，掉电不丢失，为故障分析提供依据。

监视功能
> 支持14路外部无源接点信号输入，支持直接跳闸或告警。采用硬件电路滤波和软件变位确认时间窗技术，消除开关接点抖动和电磁干扰等引起的误发信号，保证遥信正确率达100％。
> 监测内容包括： 1#CT断线告警、1#CT断线告警。
> 具有完善的自检功能，发现装置工作异常将自动发出告警信号。

通信功能
> 采用CAN现场总线，保证信息传输的实时性和可靠性，最高速率达1Mbps，最长距离达10km。
> 支持标准MODBUS规约。
> 支持多种物理传输媒介，包括双绞线、同轴电缆、光纤、无线等，可构成各种连接方式和地理跨度的网络系统。
> 将所有运行信息实时发送到上一级SCADA系统，包括遥测、遥信、保护定值、事件记录系统参数等。
> 能接收上一级SCADA系统下发的各种遥控、遥调和保护定值整定、保护投退、系统参数修改等命令，实现变电站无人值守方案。

测量功能
> 测量的电气参数包括：
a) 两段三相保护电流(1#IA、1#IB、1#IC、2#IA、2#IB、2#IC)，测量精度0.5级;
b) 三相电压(Ua、Ub、Uc)，测量精度0.2级；
c) 与保护相关各种数据(如3I0、3U0)；
d) 三相制动电流(IAr、IBr、ICr)；
e) 三相差动电流(IAd、IBd、ICd)。
> 各测量值的精度校正通过软件实现，无需更改硬件。

人机接口功能
> 超大屏幕图形液晶（320*240分辨率），菜单化设计，支持中文与英文两种显示模式。
> 可显示主接线图、测量数据、开关量状态、实时波形、事件记录、保护定值、梯形图程序和系统参数等信息。
> 7个高亮度指示灯，分别表示运行、通信、自检、合位、跳位、故障、告警。
> 6个可自定义的指示灯可由用户自定义显示信息，如保护投退和动作指示、电机温度信号等。
> RS232调试端口，可与便携式电脑连接，对装置进行高级设置。
> 为配合电气运行和管理需要，装置支持三个权限等级的工作模式：
a) 普通操作员：只能查看各种运行信息和系统参数；
b) 高级管理员：可进行保护定值、时限整定、保护投退和系统参数修改；
c) 系统维护员：可进行接线图设计、梯形图编程等高级设置。

控制功能
GKP302 具有梯形图（LAD）可编程功能，相当于内部嵌入了一个功能强大的可编程逻辑控制器（PLC），编程人员只需对电气二次图熟悉，就能轻松的设计出各种控制逻辑。装置能采集到的所有电气量和内部运行状态均支持梯形图编程，使得 GKP302 应用极为灵活，最大程度地满足用户对保护和控制的要求。
GKP302提供了 6个可编程的输出继电器（KH1～KH6），用于控制信号输出。

保护功能配置表

保护功能	GKP302
零序电流保护	√
零序电压保护	√
差动速断保护	√
比率差动保护	√
非电量保护	√
自定义保护	√

技术参数表

工作环境		继电器输出回路
正常温度	-10～55⁰C	分析电压	250VAC 220VDC
极限温度	-30～70⁰C	分析功率	1250VA交流或120W直流(电阻性负载)
储存温度	-40～85⁰C	分析功率	500VA交流或75W直流(电感性负载)
相对湿度	≤95%	工作电流	5A 连续工作
大气压力	800～110kPa	隔离耐压	4kV
工作电源		触电材料	银上镶金
电压范围	85～264V(AC或DC)	电气寿命	2,000,000次
频率范围	40Hz～70Hz	机械寿命	20,000,000次
正常功耗	10W	高压试验
最大功耗	20W	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
电源跌落	200ms	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
输入保险	4A	工频耐压	各电气回路之间2.5kV/50Hz,1min
隔离耐压	3kV	工频耐压	各电气回路之间2.5kV/50Hz,1min
交流电流回路		冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
额定电流	5A	冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
功率消耗	< 0.5VA	高频耐压	各电气回路之间2.5kV/2s
过载能力	2倍额定电流，连续工作		各电气回路之间2.5kV/2s
	10倍额定电流，允许10s		各电气回路之间2.5kV/2s
	40倍额定电流，允许1s	电器干扰试验
隔离耐压	4kV	高频干扰	电源回路(共模)2.5kV/100kHz,1MHz
交流电压回路			电源回路(差模)1.0kV/100kHz,1MHz
额定电压	100V		交流电流回路(共模)2.5kV/100kHz,1MHz
功率消耗	< 0.5VA		交流电流回路(差模)2.5kV/100kHz,1MHz
过载能力	2倍额定电压,连续工作	快速瞬变	电源回路±2.0kV/5kHz
隔离耐压	4kV	快速瞬变	交流电流回路±4.0kV/5kHz,1min
控制电压回路		静电放电	空气放电8.0kV
额定电压	220V(AC或DC)	静电放电	接触放电6.0kV
功率消耗	< 4mA	高频电磁场	严酷等级Ⅲ级 10kV
过载能力	60%～120%额定电压,连续工作	振动试验
隔离耐压	4kV	振动试验	符合GB7261-87-16，严酷等级Ⅰ级
开关量输入回路		冲击试验	符合GB7261-87-17，严酷等级Ⅰ级
额定电压	48VDC(由装置内部电源提供)	碰撞试验	符合GB7261-87-18，严酷等级Ⅰ级
分辨率	< 1ms
隔离耐压	4kV

说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的，则必须在产品订货时给以详细说明。
