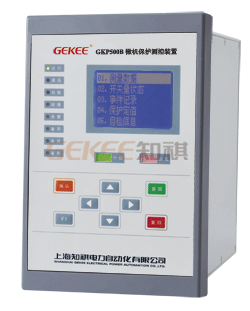

GKP500B系列微机保护装置 |
|
|
|
GKP500B系列微机保护装置是以电流电压保护为基本配置的数字式保护单元,具有很高的性价比,适用于35kV及以下电压等级的小电流接地系统,作为各类电气设备和线路的主保护或后备保护。 | | | 适用范围 | > 进线备自投保护 > 母联备自投保护 | | 保护功能配置表 | 保护功能 | GKP500B | 电流速断 | √ | 限时速断 | √ | 定时限过流 | √ | 反时限过流 | √ | 后加速 | √ | 过负荷 | √ | 零序电流 | √ | 负序电流 | √ | 过电压 | √ | 低电压 | √ | 失压 | √ | 负序电压 | √ | 零序电压 | √ | 备自投 | √ | CT断线告警 | √ | PT断线告警 | √ | 合闸回路断线告警 | √ | 跳闸回路断线告警 | √ |
| | 技术参数表 | 工作环境 | 继电器输出回路 | 正常温度 | -10~550C | 分析电压 | 250VAC 220VDC | 极限温度 | -30~700C | 分析功率 | 1250VA交流或120W直流(电阻性负载) | 储存温度 | -40~850C | 500VA交流或75W直流(电感性负载) | 相对湿度 | ≤95% | 工作电流 | 5A 连续工作 | 大气压力 | 800~110kPa | 隔离耐压 | 4kV | 工作电源 | 触电材料 | 银上镶金 | 电压范围 | 85~264V(AC或DC) | 电气寿命 | 2,000,000次 | 频率范围 | 40Hz~70Hz | 机械寿命 | 20,000,000次 | 正常功耗 | 10W | 高压试验 | 最大功耗 | 20W | 绝缘电阻 | 各电气回路之间>500MΩ(500V兆欧表) | 电源跌落 | 200ms | 各电气回路之间>500MΩ(500V兆欧表) | 输入保险 | 4A | 工频耐压 | 各电气回路之间2.5kV/50Hz,1min | 隔离耐压 | 3kV | 各电气回路之间2.5kV/50Hz,1min | 交流电流回路 | 冲击电压 | 各电气回路之间±5.0kV/0.5J,1.2/50υs | 额定电流 | 5A | 各电气回路之间±5.0kV/0.5J,1.2/50υs | 功率消耗 | < 0.5VA | 高频耐压 | 各电气回路之间2.5kV/2s | 过载能力 | 2倍额定电流,连续工作 | 各电气回路之间2.5kV/2s | 10倍额定电流,允许10s | 电气干扰试验 | 40倍额定电流,允许1s | 高频干扰 | 电源回路(共模)2.5kV/100kHz,1MHz | 隔离耐压 | 4kV | 电源回路(差模)1.0kV/100kHz,1MHz | 交流电压回路 | 交流电流回路(共模)2.5kV/100kHz,1MHz | 额定电压 | 100V | 交流电流回路(差模)1.0kV/100kHz,1MHz | 功率消耗 | < 0.5VA | 快速瞬变 | 电源回路±2.0kV/5kHz | 过载能力 | 2倍额定电压,连续工作 | 交流电流回路±4.0kV/5kHz,1min | 隔离耐压 | 4kV | 静电放电 | 空气放电8.0kV | 控制电源回路 | 接触放电6.0kV | 额定电压 | 220V(AC或DC) | 高频电磁场 | 严酷等级Ⅲ级 10kV | 功率消耗 | < 4mA | 振动试验 | 过载能力 | 60%~120%额定电压,连续工作 | 振动试验 | 符合GB7261-87-16,严酷等级Ⅰ级 | 隔离耐压 | 4kV | 冲击试验 | 符合GB7261-87-17,严酷等级Ⅰ级 | 开关量输入回路 | 碰撞试验 | 符合GB7261-87-18,严酷等级Ⅰ级 | 额定电压 | AC/DC220V(由装置外部电源提供) | | | 分辨率 | < 1ms | | | 隔离耐压 | 4kV | | |
| 说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的,则必须在产品订货时给以详细说明。 |
| |
|
|
|
|
|
|
|
