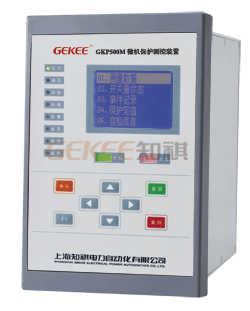

GKP500M系列微机保护装置是以电流电压保护为基本配置的数字式保护单元，具有很高的性价比，适用于35kV及以下电压等级的小电流接地系统，作为各类电气设备和线路的主保护或后备保护。

适用范围

> 异步高压电动机保护

保护功能配置表

保护功能	GKP500M
电流速断	√
限时速断	√
定时限过流	√
反时限过流	√
后加速	√
过负荷	√
零序电流	√
负序电流	√
过电压	√
低电压	√
失压	√
负序电压	√
零序电压	√
过热	√
启动时间过长	√
高温告警	√
超温跳闸	√
CT断线告警	√
PT断线告警	√
合闸回路断线告警	√
跳闸回路断线告警	√

技术参数表

工作环境		继电器输出回路
正常温度	-10～55⁰C	分析电压	250VAC 220VDC
极限温度	-30～70⁰C	分析功率	1250VA交流或120W直流(电阻性负载)
储存温度	-40～85⁰C	分析功率	500VA交流或75W直流(电感性负载)
相对湿度	≤95%	工作电流	5A 连续工作
大气压力	800～110kPa	隔离耐压	4kV
工作电源		触电材料	银上镶金
电压范围	85～264V(AC或DC)	电气寿命	2,000,000次
频率范围	40Hz～70Hz	机械寿命	20,000,000次
正常功耗	10W	高压试验
最大功耗	20W	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
电源跌落	200ms	绝缘电阻	各电气回路之间>500MΩ(500V兆欧表)
输入保险	4A	工频耐压	各电气回路之间2.5kV/50Hz,1min
隔离耐压	3kV	工频耐压	各电气回路之间2.5kV/50Hz,1min
交流电流回路		冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
额定电流	5A	冲击电压	各电气回路之间±5.0kV/0.5J,1.2/50υs
功率消耗	< 0.5VA	高频耐压	各电气回路之间2.5kV/2s
过载能力	2倍额定电流，连续工作	高频耐压	各电气回路之间2.5kV/2s
	10倍额定电流，允许10s	电气干扰试验
	40倍额定电流，允许1s	高频干扰	电源回路(共模)2.5kV/100kHz,1MHz
隔离耐压	4kV		电源回路(差模)1.0kV/100kHz,1MHz
交流电压回路			交流电流回路(共模)2.5kV/100kHz,1MHz
额定电压	100V		交流电流回路(差模)1.0kV/100kHz,1MHz
功率消耗	< 0.5VA	快速瞬变	电源回路±2.0kV/5kHz
过载能力	2倍额定电压,连续工作	快速瞬变	交流电流回路±4.0kV/5kHz,1min
隔离耐压	4kV	静电放电	空气放电8.0kV
控制电源回路		静电放电	接触放电6.0kV
额定电压	220V(AC或DC)	高频电磁场	严酷等级Ⅲ级 10kV
功率消耗	< 4mA	振动试验
过载能力	60%～120%额定电压,连续工作	振动试验	符合GB7261-87-16，严酷等级Ⅰ级
隔离耐压	4kV	冲击试验	符合GB7261-87-17，严酷等级Ⅰ级
开关量输入回路		碰撞试验	符合GB7261-87-18，严酷等级Ⅰ级
额定电压	AC/DC220V(由装置外部电源提供)
分辨率	< 1ms
隔离耐压	4kV

说明:若要求110V(AC或DC)控制电源或其它超出本技术参数表范围的，则必须在产品订货时给以详细说明。
